Panasonic SL-S138z
設置2009/5/10
最終更新2011/3/2

出来る限り正確な情報を記載するよう努めていますが、誤りも有るかもしれません。それにより発生した全ての事について私は一切責任を負いません。ご了承ください。


主要諸元(取扱説明書より、一部追加。)
メーカー Panasonic CDR再生 - (再生可) 音飛び防止 無し
名称 SL-S138z CDRW再生 - (再生不可) 本体重量(実測)
発売 1996.4 出力端子 LINE
REMOTE/PHONE
音響効果 S-XBS
電源 A:RP-BP60等
B:AA*2
C:DC4.5V
再生対応規格 CD-DA
DAC 1bitMASH アンプ アナログ
HP出力 9mW+9mW(16Ω)


サイト管理人・右京崇の勝手な意見

SL-S140とほとんど同じです。SL-S160/155と同じような感じですが、発売時期が近く、いったいどういった位置付けなのか全く分かりません。
基板番号・リビジョンが全く同じものありますが、パーツ構成が僅かに異なっています。

SL-S140と同様に小型軽量ぶりが際立ちます。シンプルなベーシック機種ですが、デザイン以外には特に問題がなく、スッキリとした音質が印象的です。



その他、備考

パナソニックサポートページ SL-S140(メーカーサイト)

その他、他機種とのパーツ互換、コンデンサの詳しい役割など質問がありましたら答えられる範囲でお答えします。

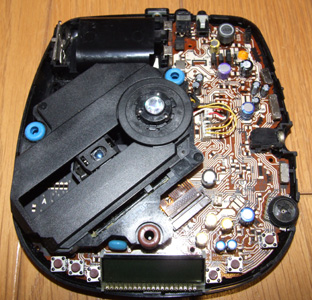

基板番号:RJB1577A 2

純正コンデンサは以下の表の通り。C605,606がLINEカップリング、C709,710がHPカップリング。

番号耐圧、容量
C709,710 4V220uF(松下KA 青)
C14,507 4V220uF(松下KA 黒)
C13 6.3V47uF(三洋OSCON)
C19 10V22uF(松下KA 黒)
C27,204,610,713 10V47uF(ELNA 黄)
C711,712 16V10uF(松下KA 青)
C605,606 16V10uF(松下KA 黒)
C20 25V4.7uF(松下KA 黒)
C25 50V1uF(松下KA 黒)
