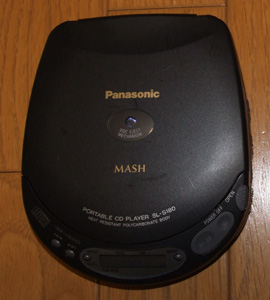

Panasonic SL-S180
設置2009/5/10
最終更新2011/2/2

出来る限り正確な情報を記載するよう努めていますが、誤りも有るかもしれません。それにより発生した全ての事について私は一切責任を負いません。ご了承ください。


主要諸元(取扱説明書より、一部追加。)
メーカー Panasonic CDR再生 - (再生可) 音飛び防止 無し
名称 SL-S180 CDRW再生 - (再生不可) 本体重量(実測)
発売 1994.3 出力端子 LINE
REMOTE/PHONE
音響効果 S-XBS、TRAIN
電源 A:RP-BP60等
B:AA*2
C:DC4.5V
再生対応規格 CD-DA
DAC 1bitMASH アンプ アナログ
HP出力 9mW+9mW(16Ω)


サイト管理人・右京崇の勝手な意見

SL-S170とSL-S180の違いは、説明書を見る限りでは電池の持ちとリモコンだけです。しかし中身は基板が同じながらもパーツ構成が全く別物です。
ベーシックグレードながら十二分の音質と操作性など、全てが良い感じにまとまっている中期SL-Sの定番機種と言えましょう。

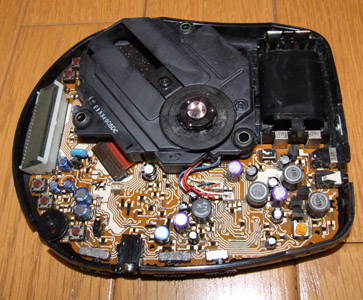

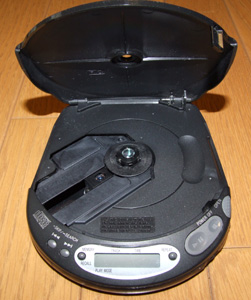

SL-S180のトラバースユニットを支えるゴム足にはバネが仕込んであります。ASPという耐震構造で、ほかにSL-S350など一部機種に採用されています。
電源は弱い方のベーシックグレードシリーズではありますが、ひとつ抜けた性能が素敵な一台です。


その他、備考

SL-S180コンデンサ交換
その他、他機種とのパーツ互換、コンデンサの詳しい役割など質問がありましたら答えられる範囲でお答えします。

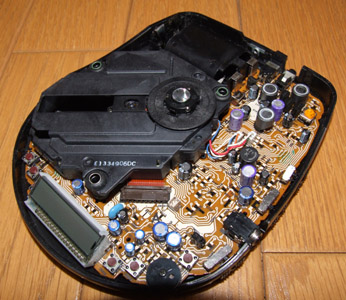

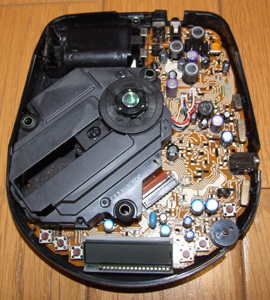

基板番号:RJB1228A 2

純正コンデンサは以下の表の通り。C709,710がHPカップリング。

番号耐圧、容量
C507 4V220uF(松下KA 黒)
C709,710,717 4V220uF(松下KA 青)
C201 6.3V47uF(三洋OSCON)
C14 6.3V100uF(東信)
C610,713 6.3V100uF(松下KA 青)
C19 10V22uF(松下KA 黒)
C402 10V33uF(三洋OSCON)
C13 10V47uF(三洋OSCON)
C11,12,401 10V47uF(松下KA 黒)
C205 16V10uF(松下KA 黒)
C711,712 16V10uF(松下KA 青)
C20 25V4.7uF(松下KA 黒)
C25 50V1uF BP(松下KA 黒)
C203 50V2.2uF(松下KA 黒)
