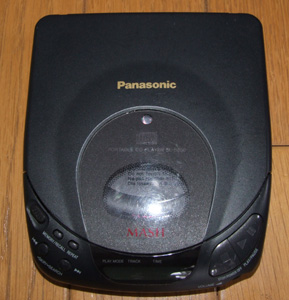

Panasonic SL-S350
設置2011/2/1
最終更新2011/2/1

出来る限り正確な情報を記載するよう努めていますが、誤りも有るかもしれません。それにより発生した全ての事について私は一切責任を負いません。ご了承ください。

主要諸元(取扱説明書より、一部追加。)
メーカー Panasonic CDR再生 - (再生可) 音飛び防止 無し
名称 SL-S350 CDRW再生 - (再生不可) 本体重量(実測)
発売 1993.6 出力端子 LINE
PHONE
音響効果 S-XBS、ASC
電源 A:RP-BP60等
B:AA*2
C:DC4.5V
再生対応規格 CD-DA
DAC 1bitMASH アンプ アナログ
HP出力 5mW+5mW(16Ω)


サイト管理人:右京崇の勝手な意見

これもデザインを好んでいる機種です。車載用ではありませんが車載の350Cと同様に、赤いLEDが点灯します。
ASP(アドバンスト・ショック・プルーフ)という、バネを仕込んだゴム足によってトラバースを支える機構を用いています。SL-S180にも採用されていますが、これが採用されている機種は少なく、結構お気に入りだったりします。


その他、備考

パナソニックサポートページ SL-S350(メーカーサイト)
うきょうたかしのPCDP&CD日記2011/1/16記事「SL-S350Cのパーツを少し交換しました。」

その他、他機種とのパーツ互換、コンデンサの詳しい役割など質問がありましたら答えられる範囲でお答えします。

基板番号:RJB1076A(リビジョンやパーツ構成の異なる個体がある場合もあります。)

純正コンデンサは以下の表の通り。C714,715がHPカップリング。

番号耐圧、容量
C714,715 4V220uF(松下KA 青)
C702,703 6.3V22uF(松下KS 黒)
C204 6.3V47uF(三洋OSCON)
C602,610 6.3V47uF(松下KS 黒)
C124,508 6.3V47uF(松下KA 黒)
C9,701 6.3V100uF(松下KA 黒)
C605 10V22uF(松下KA 黒)
C10 10V33uF(三洋OSCON)
C13,14 10V47uF(松下KA 黒)
C109,705,707 16V10uF(松下KA 黒)
C1 25V4.7uF(松下KS 黒)
C6 35V2.2uF BP(松下KS 黒)
C120 35V2.2uF BP(松下KA 黒)
C126 50V0.47uF(松下KS 黒)
C4 50V1uF(松下KA 黒)
