Panasonic SL-S500
設置2009/5/10
最終更新2011/1/29

出来る限り正確な情報を記載するよう努めていますが、誤りも有るかもしれません。それにより発生した全ての事について私は一切責任を負いません。ご了承ください。



主要諸元(取扱説明書より、一部追加。)
メーカー Panasonic CDR再生 - (再生可) 音飛び防止 無し
名称 SL-S500 CDRW再生 - (再生不可) 本体重量(実測)
発売 1990.6 出力端子 LINE
PHONE
音響効果 S-XBS、ASC
電源 A:RP-BP60等
B:AA*2
C:DC3.0V
再生対応規格 CD-DA
DAC 16bit2DAC アンプ アナログ
HP出力 15mW+15mW(16Ω)


サイト管理人:右京崇の勝手な意見

このころの松下機のデザインはまさに私の理想であります。
これらSL-S300/500系はどれも操作性が良く、薄く流れるようなデザインがとてもセクシーで、1990年代初期の機種ながら全く古さを感じさせません。
音質は下から上まで大変綺麗で伸びやか、広く各音がちゃんと潰れずに再現されています。どんな楽曲をどんなヘッドフォンで聴いても文句無しだと思います。

数値以上に薄く感じさせるセクシーで素晴らしいデザイン・操作性・音質などは駆動時間以外に非の打ち所が無く、松下PCDPの完成をここに見ましたね。


その他、備考

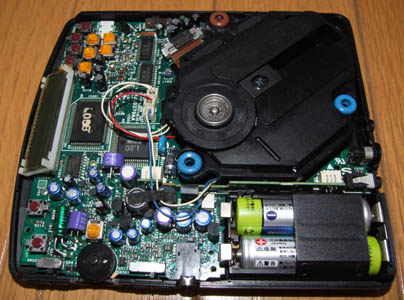

一部コンデンサーを交換してある関係で、上の写真の内部画像は完全な純正の状態ではありません。

パナソニックサポートページ SL-S500(メーカーサイト)
うきょうたかしのPCDP&CD日記2009/12/30記事「コンデンサー交換でSL-S500復活!」
うきょうたかしのPCDP&CD日記2010/12/27記事「SL-S300系はやはり・・・」


他機種とのパーツ互換、コンデンサの詳しい役割など質問がありましたら答えられる範囲でお答えします。

基板番号:RJB0379A

純正コンデンサは以下の表の通り。C330,_がHPカップリング。

番号耐圧、容量
C330,_ 4V220uF(松下 青)
C115,136,313 6.3V22uF(松下 黒)
C141 6.3V47uF(松下 黒)
C14 6.3V100uF(松下 黒)
C301,304,340 6.3V100uF(松下 青)
C321,322 10V33uF(松下 青)
C11,_ 10V47uF(松下 黒)
C13 10V47uF(三洋OSCON)
C142 16V10uF(松下 黒)
C346,347 16V10uF(松下 青)
C20,_ 25V4.7uF(松下 黒)
C124 50V0.47uF(松下 黒)
C106,201 50V1uF(松下 黒)
C102,104 50V1uF BP(松下 黒)
C119 50V2.2uF BP(松下 黒)
