出来る限り正確な情報を記載するよう努めていますが、誤りも有るかもしれません。それにより発生した全ての事について私は一切責任を負いません。ご了承ください。

コチラのC13・OS-CON以外の「青地に黒の固体コンデンサー」の製造元情報をお持ちの方はいらっしゃいませんか？

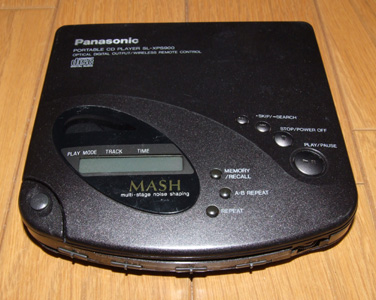

主要諸元(取扱説明書より、一部追加。)

メーカー	Panasonic	CDR再生	- (再生可)	音飛び防止	無し
名称	SL-XPS900	CDRW再生	- (再生不可)	本体重量(実測)
発売	1991.12	出力端子	LINE PHONE	音響効果	LIVE / XBS,ASC
電源	A:Prismatic B:AA*2 C:DC4.5V			再生対応規格	CD-DA
		DAC	1bit	アンプ	アナログ
		HP出力	15mW+15mW(16Ω)

サイト管理人･右京崇の勝手な意見

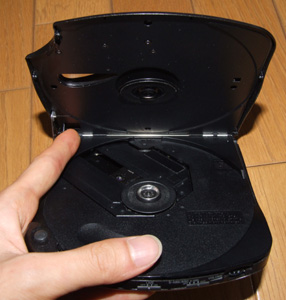

この薄さが凄いのですが、プラスチック部分があまりにも薄く細すぎるため、耐久性については正直どうしようもないくらい酷いものがあると思います。
SL-S700とこの機種はいずれも同様の問題を持っており、これはもう設計・構造上の重大な欠陥と言って良いでしょう。SL-S700系のデザインを踏襲しつつこれらの問題を解決したものがちょうどSL-S330等に当たるのではないかと思います。
私のゲットしたこの個体は、残念ながら調整限界ということで、トラバースをゲットしないことには音を堪能することができません。

その他、備考

パナソニックサポートページ SL-XPS900(メーカーサイト)

他機種とのパーツ互換、コンデンサの詳しい役割など質問がありましたら答えられる範囲でお答えします。

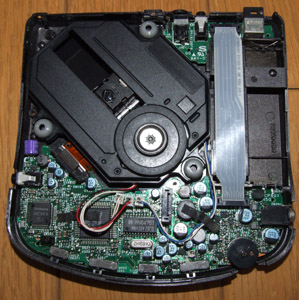

基板番号:RJB0787A 3（リビジョンについては違うものが存在する機種もあります。）

純正コンデンサは以下の表の通り。チップやチップタンタルなどは除外しています。C718,719がHPカップリングです。

番号	耐圧、容量
C718,719	4V220uF(青地に黒文字)
C308,613	6.3V22uF(青地に黒文字)
C126,605,615	6.3V47uF(青地に黒文字)
C204	6.3V47uF(三洋OSCON)
C13	6.3V100uF(表面実装)
C14	10V33uF(三洋OSCON)
C109,608,609,725	16V10uF(青地に黒文字)
C11,12	16V47uF(青地に黒文字)
C22,23,708	25V4.7uF(青地に黒文字)
C119	50V1uF BP(青地に黒文字)
